概述

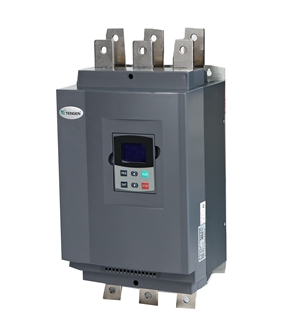

THS1-5000系列软起动器是浙江天正电气股份有限公司最新开发的一款具有国际领先技术的中文智能交流电机软起动器。THS1-5000系列软起动器采用电力电子技术、微处理器技术及现代控制理论技术，具有当今国际先进水平的新型起动设备。该产品能有效地限制异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机等重载设备，是星／三角转换、自耦降压、磁控降压等降压起动设备的理想换代产品。
THS1-5000系列软起动器不仅具有与国际高端软起动器同样的优异性能，同时还结合中国的应用特点，进一步强化了产品的可靠性和环境的适应性以及人性化和行业化的设计，能够满足各种应用场合的需求。
符合标准：GB14048.6-2008。

技术参数及性能
电源电压：
市电、自备电站、柴油发电机组三相交流380V± 15%、对电动机的起动要求。
起动限制电流：从0.5-5倍的起动电流限制。
斜坡下降时间：0S-60S。
软起基值电压：30%Ue~80%Ue。
突跳起动时闰：0.1S。
环境要求：
海拔超过1000米，应相应降低容量使用，1000米以上50Hz，电源容量应满足软起动器每增加100米，电流降低0.5%；环境温度在-10℃~40℃之间；相对湿度不超过95%；无凝露、无易燃易爆气体、无导电尘埃、通风良好的室内环境中。
产品特点
※多起动方式：
电压斜坡起动方式可得到最大的输出转矩，恒流软起动方式得到最大的限制起动电流，重载起动方式可适用于重载负载。
※高可靠性：
有高性能微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。
※高性能：
◇可编程延时起动方式，可编程联锁控制。
◇对输入电源无相序要求。
◇起动时间、停车时间均可数字修改。
◇动态故障记忆功能，便于查找故障起因，最多记录五个故障。
◇可在线查找最大的起动电流和最大的运行电流。
※现场总线的全动态控制监测起动器，易于组网。
订货时可以选择总线类型为Modbus，Profibus或Devicenet。
※具有多种保护功能：
对过电流、三相电流不平衡、过热、缺相、电机过载等进行保护。
※汉字显示功能：
LCD液晶显示各种工况参数，编程及故障状态下具有文字提示说明。
※完美的人性化设计：
◇外形美观和结构合理的和谐统一。
◇功能完善和操作简便的和谐统一。
◇牢固可靠和结构紧凑的和谐统一。
◇工业产品精益求精的艺术化设计。
※可靠的质量保证：
◇采用计算机模拟设计。
◇STM贴片生产工艺。
◇优异的电磁兼容性能。
◇整机出厂前的高温老化、振动试验。
※自主知识产权产品：
◇外观设计专利。
◇自主软件著作权。
◇专有的电机起动和保护技术。
◇独有的检测调试设备和工艺。
※迅捷周到的售后服务：
◇可靠的性能和质量奠定优质服务的基础。
◇提供优秀完善的设备配套设计方案。
◇及时周到的使用咨询。
◇根据用户意见不断提高产品性能。
※起动方式：
◇限流模式：限制起动电流、降低起动压降，任意调整键盘设定。
◇电压斜坡模式：对电动机提供平滑的渐进的起动过程，减少起动电流对电网的冲击，降低设备的振动和噪声，延长了机械传动的寿命。
◇重载起动模式：可输出最大的起动转矩。
※停车方式：
◇自由停机
◇软停车
※控制方式：
◇输入：无源开关信号；
◇输出：继电器无源接点。

产品功能
※系统控制功能：
◇智能化：配有可编程的输入输出接点，内置各种负载智能化程序研判拖动系统的运行工况。
◇现场总线Modbus/Profibus可以满足用户需求。
◇自带中文菜单实现人机对话，设置各种参数和编程等。
◇模拟信号4-20mA和0~10mA范围内可编程。
◇具备键盘控制切换功能，以保证设备检修人员的安全。
◇延时继电器功能，延时继电器输出接点时间可编程。
◇故障输出继电器，如果系统出现故障此继电器动作，故障停机自复位可编程。
◇自控旁路接触器输出继电器，当起动过程完成，此继电器动作。
◇延时起动功能，可设定0~240S的延时起动，且有倒计时显示（两线控制方式有效）。
◇能配合系统实现一台软起动器拖动多台电动机。
※系统保护功能：
◇内置电子速断保护：不需要外加快熔，如起动前或起动过程、运行过程、软停过程中下口发生短路均做到自保护，并报警动作。
◇单相接地保护：如有单相接地先报警后停车。
◇过电压保护：如有输入电压超压则报警或停车。
◇过载保护：如电动机过负荷，先报警后停车。
◇断相保护：电动机断相报警并停车。
◇防止相位颠倒保护：如上口倒相不予起并报警。（可选）
※系统管理功能：
◇可扩展串行通信模块，可实现上位机管理或通讯功能。
◇内置绿色控制单元(KGL)消除了电力电子设备的无故障停机现象。
※维护功能：
◇故障自诊哳（短路、过电压、单相接地、电机过载、断相、堵转、加上智能程序可研判拖动系统工况）。
◇故障显示与继电器接点输出。
◇模块化组合设计：根据故障显示内容，5分钟排除故障。
※现场总线功能
◇现场总线Modbus协议部分：
本机可选用内置的RS485接口模块，符合标准的Modbus协议，其特点为：
◇用户可以根据通讯距离选择适当的波特率。
◇最多可控制247台软起动器。
◇标准的Modbus定制易于用户操作。
◇Rs485模块与控制单片机完全隔离，保证通讯不会干扰设备的正常运行。
◇现场总线Profibus协议部分：
本机选用Profibus-DP实现通信协议部分，协议的标准是由EN50170规程加以规定，采用Profibus通讯的接口特点：
◇通过Profibus总线可以快速的进行周期通讯。
◇Profibus支持的波特率最高达12MHz。
◇最多可控制125台软起动器。
◇使用专用的Profibus调试工具，系统配置十分方便。
◇内置Profibus通讯模块接线十分方便。
◇软起动的一切控制参数均可通过串行总线设定修改。
◇处理数据的响应时间为5mS。
※现场总线Devicenet
